У минулому світильники, оснащені традиційними лампами, затемнювалися виключно за допомогою TRIAC або транзисторних диммерів. З появою світлодіодних ламп диммування стало можливим лише у версіях з диммуванням і виключно через торцеве диммування транзисторів.
В даний час всі світильники оснащені світлодіодними модулями (або світлодіодними стрічками) з живленням від баласту (драйвера). Традиційним способом (в блоці живлення) приглушити світло практично неможливо. Якщо спробувати, ви побачите, що регулювання не працює належним чином, що призводить до мерехтіння та вимикання світла при зниженні напруги.
Отже, більшість баластів мають інтерфейс, який полегшує затемнення двома способами:
1) Зовнішня напруга 0-10 В (або 1-10 В)
2) Використання протоколу DALI

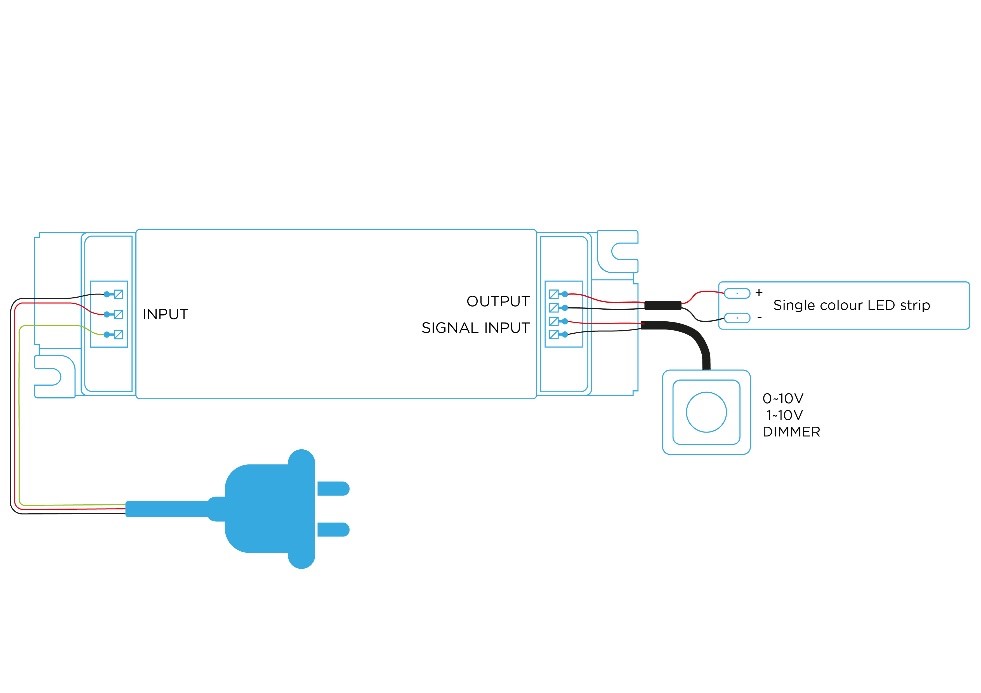

Диммування досягається за допомогою зовнішнього джерела напруги 0-10 В, де 10 В дорівнює 100% яскравості, а 0 В дорівнює 0% яскравості. Як альтернатива доступна опція 1-10 В, у цьому випадку необхідно забезпечити повне відключення всього баласту (через реле), оскільки при 1% світла все ще випромінює мінімальну яскравість.
Цей метод дозволяє групове диммування, що означає одночасне керування декількома баластами шляхом паралельного підключення керуючих входів 0-10 В.

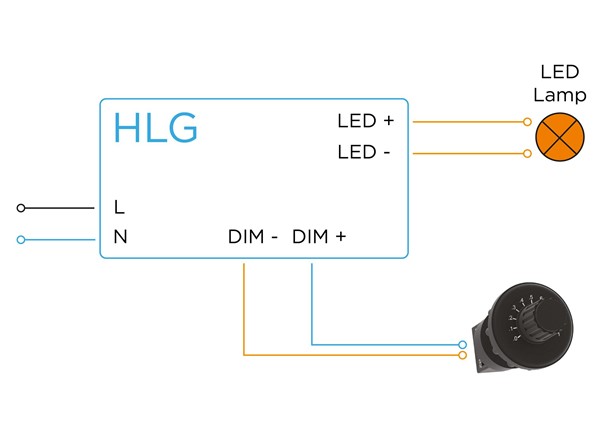

Деякі баласти оснащені вбудованим джерелом напруги 10 В, що дозволяє диммувати лише за допомогою потенціометра (ділителя напруги).
Однак він має деякі недоліки:
- a) Усі вогні регулюються однаково.
- б) Максимальна довжина кабелю для керування становить 10 метрів.
- c) Падіння напруги відбувається на кінці кабелю, що призводить до зміни яскравості.
- d) Кількість регульованих баластів має відповідати максимальному струмовому навантаженню виходу 0-10 В, зазвичай близько XXX мА, здатного контролювати максимум X баластів.

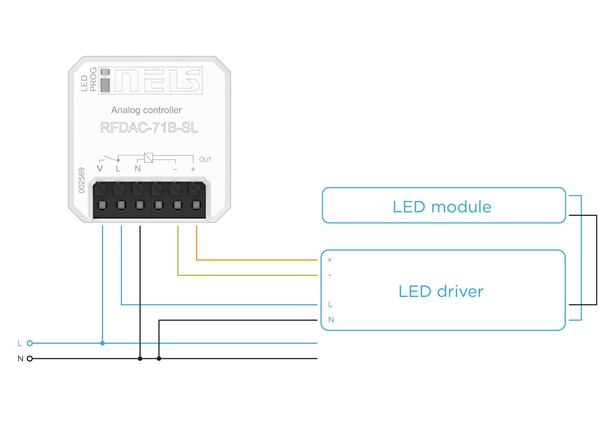

iNELS Wireless пропонує рішення для цього методу затемнення з блоком RFDAC-71B, який включає реле для повного відключення баласту. Це гарантує відсутність струму через світильник навіть при мінімальному затемненні.
DALI диммування
DALI — це 2-провідна адресна шинна система, де кожен баласт має власну адресу.
Докладніше: цифровий адресний інтерфейс освітлення
Блок керування (DALI master, DALI dimmer тощо) забезпечує незалежне диммування кожної адреси.

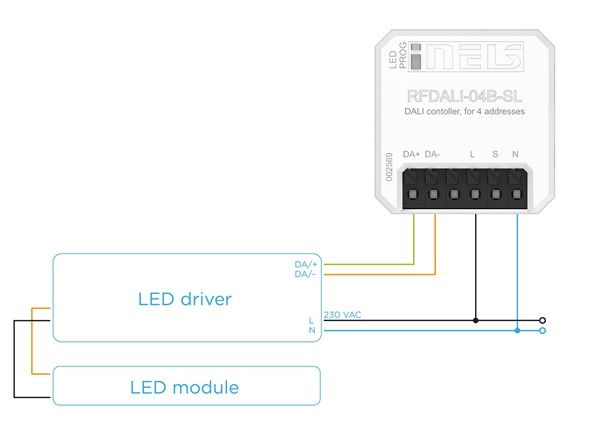

Схема підключення блоку керування RFDALI на 1 джерело світла:
Головні пристрої DALI доступні в конфігураціях 64/128/256 адрес, тоді як диммери DALI дозволяють затемнювати одну адресу.
Бездротовий диммер DALI RFDALI-04B-SL підтримує затемнення для 4 адрес, а RFDALI-32B-SL вміщує 32 адреси.

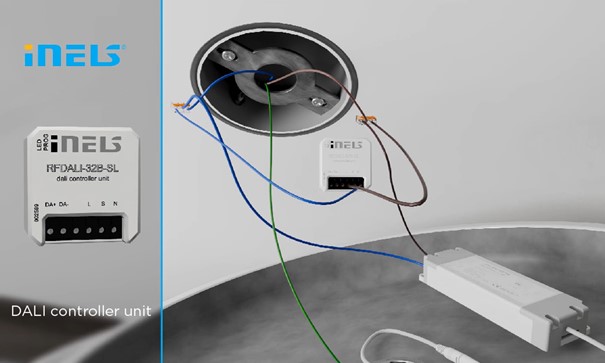

Реальне підключення агрегату до підвісної стелі:
Один блок RFDALI може одночасно контролювати 1 або більше баластів на одній шині DALI, максимум до 32.

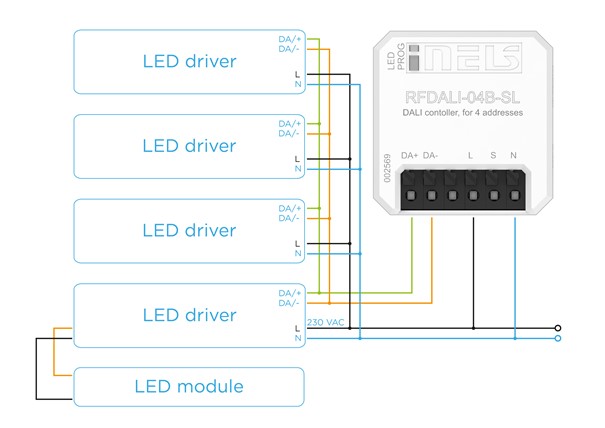

Схема підключення 4 світильників:
Якщо ми хочемо керувати одним або всіма лампами на шині DALI як єдиною зоною освітлення, достатньо підключити блок RFDALI до цієї шини. Пристрій RFDALI забезпечує живлення шини DALI та автоматично завантажує всі пристрої, знайдені на шині, використовуючи режим трансляції. Потім цими освітлювальними приладами можна керувати як однією групою, підключивши кнопку до терміналу S або сполучивши будь-який бездротовий контролер (перемикачі, брелоки, бездротові передавачі тощо).

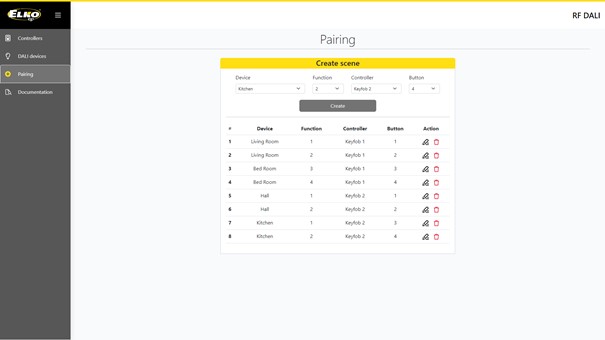

Якщо ми хочемо керувати кожною лампочкою на шині окремо, ми можемо підключати адреси DALI до різних бездротових контролерів окремо. Ці налаштування виконуються у веб-інтерфейсі, наданому RFDALI, що дозволяє користувачеві призначати будь-яку кількість адрес будь-якій кількості контролерів і додатково вказувати функцію, яку контролер виконуватиме при активації на вибраній групі світильників. Чи це просто вмикання/вимкнення, затемнення пристрою чи активація таких функцій, як симуляція заходу сонця, повністю залежить від потреб користувача.
